一，橋梁概況

　　長泰大橋?qū)儆陔p塔雙索面預應力混凝土特大斜拉橋,總長度為368米，大橋主塔為“H”形塔是長春市“兩橫三縱”快速路的關鍵節點工程。同時也是長春市目前為止最大最長的斜拉橋。

二、病害特點

 　   該橋病害特點主要體現在斜拉索的銹蝕與斷絲，主梁和主塔的裂縫和變形等方面。

　　1.拉索病害主要是拉索護套的開裂、凹坑等。

　　2.混凝土主梁不僅承受彎矩，同時也承受斜拉索的水平分力，處于受組合力狀態，是斜拉橋上部結構的主要受力結構，主梁及橋面板在運營階段出現最多的病害就是裂縫。

　　3. 斜拉橋的索塔是承受荷載的主要構件，索塔病害的主要表現為主塔偏位和混凝土裂縫及疲勞損傷。

三、監測目的

　　加裝橋梁健康監測系統，通過監測橋梁運行期間的結構響應，達到如下目的：

　　⑴ 實時掌握橋梁的運營狀態，為橋梁后期維修加固和養護管理部門管理提供技術支撐。

　　⑵ 在橋梁發生危機情況時及時預警，降低橋梁安全運營風險。

四、監測內容

     針對本橋特點，監測項目包括如下部分內容：

       1、橋墩傾斜監測

       2、應力應變監測

       3、北斗變形監測

       4、索力和吊桿拉力監測

       5、振動監測

       6、環境溫度監測

       7、風速風向監測

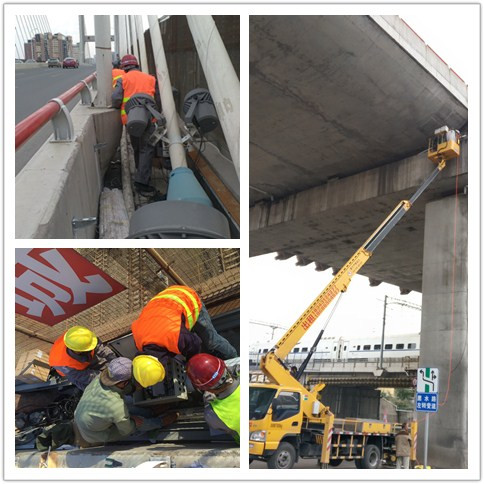

施工現場圖片

五、數據采集與傳輸

　　數據采集系統的設計考慮到以下幾個方面：數據采集系統的總體構架、數據采集系統的軟件、硬件以及數據采集策略。考慮到該橋長度適中，信號衰減不明顯，因此采用一個數據采集站（設在外環線側吊桿錨固區）進行數據的集中采集。

六、數據分析與健康安全評定及預警子系統

　　1.設計原則

　　(1) 綜合性的原則

　　橋梁結構綜合評估需綜合利用人工巡檢信息和在線監測數據。

　　(2) 實用性的原則

　　所采用的綜合評估技術需具有實用性和可操作性。

　　2.系統功能

　　(1) 對實時監測的數據進行處理與統計分析，形成各監測參數日、周、月等變化報表，建立各監測參數的動態變化數據庫；

　　(2) 根據監測參數的動態演變規律及發展情況，為橋梁的整體狀態評估提供數據支持。

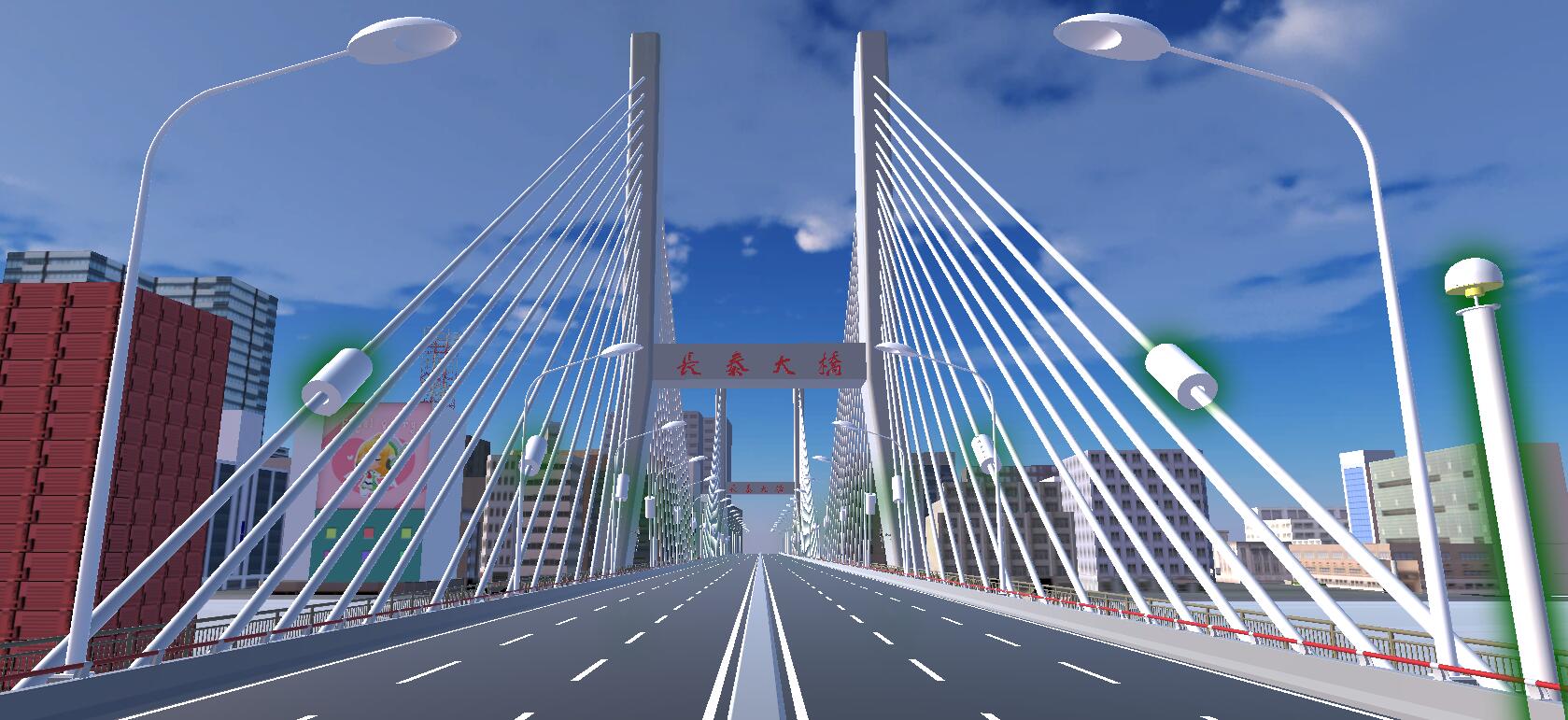

七、用戶界面子系統

　　健康監測系統包括許多分模塊和子系統，涉及不同的軟件和硬件，因此，必須采用系統集成技術將所有不同的軟硬件進行集成，使系統自動運行，并可以通過網絡進行遠程控制。

　　用戶界面子系統是結構健康監測及綜合管理系統最終面向用戶的產品，為用戶提供一個友好的、易學的、易用的的操作平臺，把整個系統有機地結合起來。

　　本子系統主要集成各子系統的功能，為用戶提供統一的操作界面，通過圖形的方式向用戶展示需求分析中列舉的信息，實現分布式、遠程訪問的方法與功能。本子系統具有以下特點：分布式的操作平臺，提供本地用戶及遠程移動用戶的訪問。
